Description
schnellspanner rennrad maße Schnellspanner ø 15 mm mit Außengewinde und KlemmmutterKurzbeschreibung Der RUWI Schnellspanner mit Auengewinde und Klemmmutter ist die geschraubte Ausfhrung der RUWI Aluprofil Schnellspanner. Whrend die Standardvariante mit einem Nutenstein in die Profilnut gleitet, wird diese ber ihr Auengewinde und die mitgelieferte Klemmmutter fest verschraubt. Gespannt wird wie bei der ganzen Reihe werkzeuglos: Exzenterhebel um 90 Grad umlegen, das Werkstck sitzt fest Hebel zurck, es ist frei. Es gibt zwei Baugren:
Kurzbeschreibung

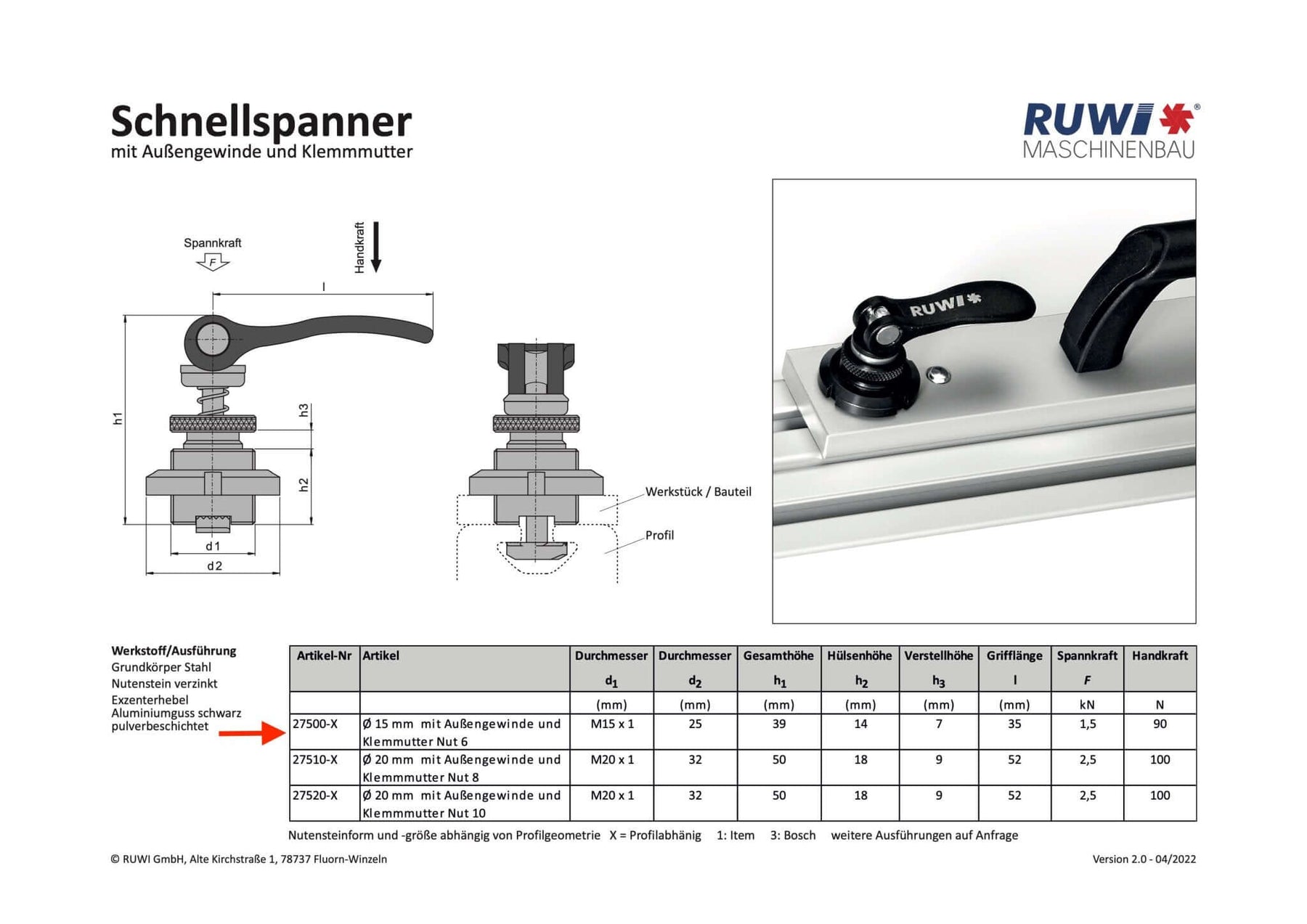

Der RUWI Schnellspanner mit Außengewinde und Klemmmutter ist die geschraubte Ausführung der RUWI Aluprofil-Schnellspanner. Während die Standardvariante mit einem Nutenstein in die Profilnut gleitet, wird diese über ihr Außengewinde und die mitgelieferte Klemmmutter fest verschraubt. Gespannt wird wie bei der ganzen Reihe werkzeuglos: Exzenterhebel um 90 Grad umlegen, das Werkstück sitzt fest – Hebel zurück, es ist frei.
Es gibt zwei Baugrößen: Ø 15 mm mit Gewinde M15 × 1 für Nut 6 (Item) und Ø 20 mm mit Gewinde M20 × 1 für Nut 8 (Item oder Bosch). Wichtig: Item und Bosch haben bei gleicher Nutbreite unterschiedlich geformte Nuten – deshalb die getrennten Ausführungen. Die Spannkraft liegt bei rund 2 kN (Ø 15) beziehungsweise 3 kN (Ø 20), erzeugt mit wenig Handkraft am Hebel. Der Grundkörper ist aus Stahl, der Exzenterhebel aus pulverbeschichtetem Aluminiumguss, „Made in Germany".
Welche Nutbreite du brauchst, sagt dir dein Profil: Nut 6 sitzt meist auf 20er- und 30er-Profilen, Nut 8 auf den 40er-Profilen. Spannst du lieber direkt mit Nutenstein in der Nut, nimmst du die Variante mit Nutenstein; größere Baugrößen und weitere Nutbreiten findest du in der Schnellspanner-Übersicht.
Anwendungsmöglichkeiten
- Geschraubte, werkzeuglose Spannstelle über Außengewinde und Klemmmutter
- Vorrichtungs- und Betriebsmittelbau: Anschläge und Bauteilhalter in Sekunden setzen und lösen
- Maschinenbau und Prototyping: häufig wechselnde Aufbauten ohne Rüstwerkzeug
- Messebau: schneller Auf- und Abbau von Aluprofil-Strukturen
- Ausführung passend zu Item (Nut 6 und Nut 8) und Bosch (Nut 8) – die Nutform entscheidet, nicht nur die Breite
Downloads
Anleitung Schnellspanner (PDF)
Datenblatt Schnellspanner (PDF)
RUWI Steel Line Katalog (PDF)
